核電再熱雙閥組

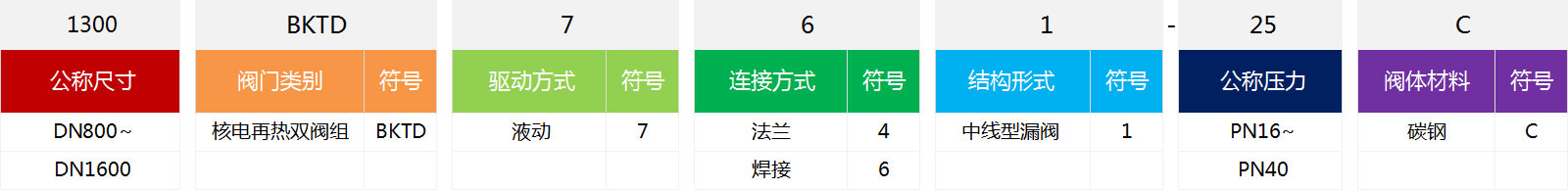

型號編制方法
詳細信息
-
執行標準
設計標準：T/ZZB 0112
法蘭連接標準：GB/T 9124.1
焊接連接標準：GB/T 12224
試驗標準：GB/T 13927
具體執行標準可根據用戶要求進行選用。
-
產品特點
控制再熱蒸汽進入汽輪機中壓缸或低壓缸的閥門，由再熱主閥和再熱調閥串聯組成。再熱主閥具有關斷功能，再熱調閥具有關斷和調節功能；

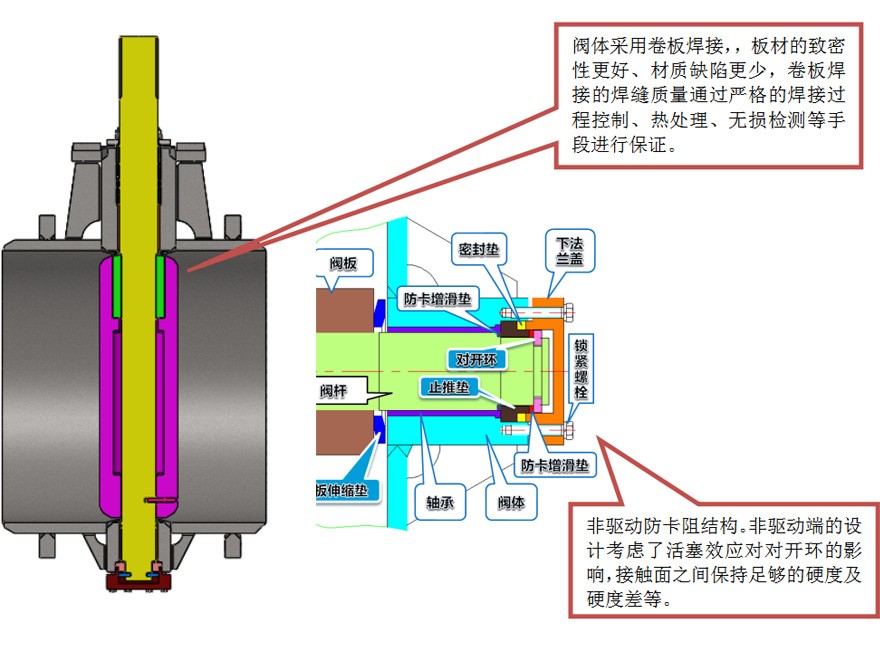

蝶板與閥桿的連接采用花鍵連接方式，高溫下閥軸線膨脹系數與閥體不一致時，可保證閥桿自由的脹縮；
軸向密封采用三組低摩擦的柔性石墨+碳纖維碗型組合填料和兩道外接引漏及汽封的整體密封結構，同時采用了碟簧組輔助預緊壓力密封，確保閥桿密封無外漏；
執行機構由高性能低摩擦液壓缸、齒輪傳動裝置及彈簧缸等組成。靠油壓使閥門開啟-彈簧蓄能，彈簧釋能使閥門關閉。執行機構的設計充分考慮了安全操作裕度，確保閥組的可靠運行。
-
定制化配置
連接方式：根據用戶要求進行定制。
結構長度：根據用戶要求進行定制。
材質選擇：根據用戶要求進行定制。
快關時間：可根據用戶要求進行特殊設計。
